Ép cọc bê tông | Tiêu chuẩn, quy trình và bảng quy đổi

Ép cọc bê tông là một trong những công đoạn quan trọng nhất trong xây dựng công trình, đặc biệt là khi đối diện với các yếu tố địa chất phức tạp và nhu cầu tải trọng khác nhau. Việc chọn lựa phương pháp ép cọc phù hợp không chỉ đảm bảo tính ổn định và an toàn cho công trình mà còn ảnh hưởng trực tiếp đến hiệu quả và thành công của dự án xây dựng.

Bài viết này, Tipu Việt Nam sẽ cùng bạn đi sâu vào các khía cạnh cơ bản của quá trình ép cọc bê tông, từ các tiêu chuẩn kỹ thuật đến các quy trình thi công cũng như bảng quy đổi sử dụng để đảm bảo mối liên kết vững chắc giữa công trình và nền đất. Cùng tipu theo dõi ngay bạn nhé.

1. Ép cọc là gì?

Ép cọc là quy trình sử dụng lực nén để đưa các cọc bê tông đúc sẵn vào sâu trong nền đất tại những vị trí đã được xác định theo thiết kế. Phương pháp này giúp tăng cường khả năng chịu lực của móng, ngăn chặn hiện tượng sụt lún, và đảm bảo độ vững chắc cho kết cấu của công trình.

2. Ép cọc bê tông là gì?

Ép cọc bê tông là một phương pháp xây dựng phổ biến hiện nay, được sử dụng để tạo nền móng vững chắc cho các công trình. Quá trình này bắt đầu bằng việc đúc các cọc bê tông tại xưởng, sau đó vận chuyển đến công trường xây dựng. Tại đây, các loại máy móc chuyên dụng sẽ được sử dụng để ép cọc bê tông xuống nền đất.

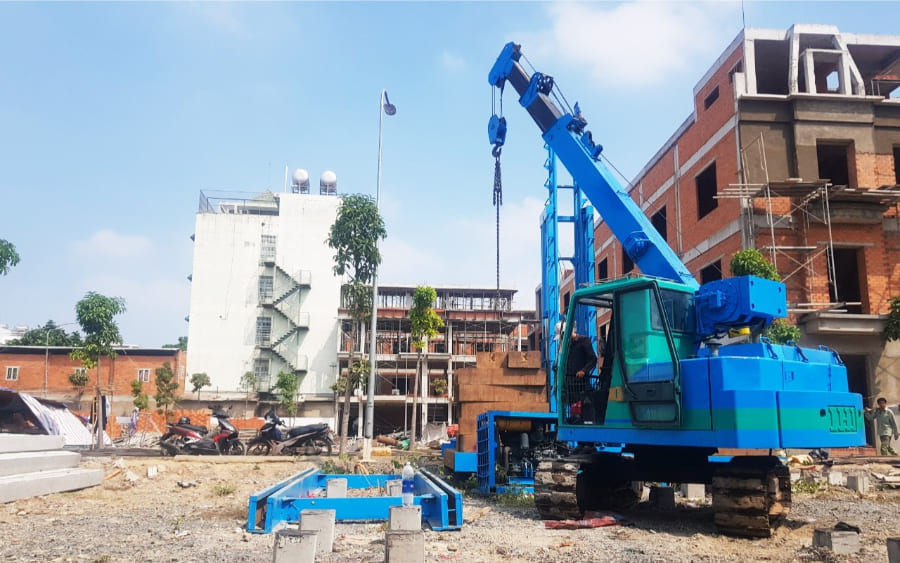

Ép cọc bê tông
Ép cọc bê tông được sử dụng để tạo nền móng vững chắc cho các công trình

Phương pháp ép cọc bê tông đòi hỏi một mặt bằng rộng rãi, thường có chiều ngang từ 4m trở lên, để các máy móc và thiết bị có thể hoạt động hiệu quả. Cọc bê tông, với kết cấu bền vững, giúp tăng cường độ chắc chắn cho nền móng của công trình. Các cọc này thường có tiết diện hình vuông hoặc hình tam giác, với chiều dài từ 6 đến 20m, và được lựa chọn tùy theo yêu cầu cụ thể của từng kết cấu công trình.

Việc lựa chọn cọc bê tông phù hợp không chỉ dựa trên kích thước và hình dạng mà còn phải cân nhắc đến loại đất nền và tải trọng mà móng sẽ chịu đựng. Điều này đảm bảo rằng công trình sẽ có nền móng ổn định và bền vững trong suốt quá trình sử dụng.

3. Các phương pháp ép cọc bê tông phổ biến

Ép cọc neo: Sử dụng máy thủy lực ép cọc để đưa cọc bê tông vào đất, phổ biến trong xây dựng các công trình hiện đại với khả năng chịu lực từ 40 đến 50 tấn.

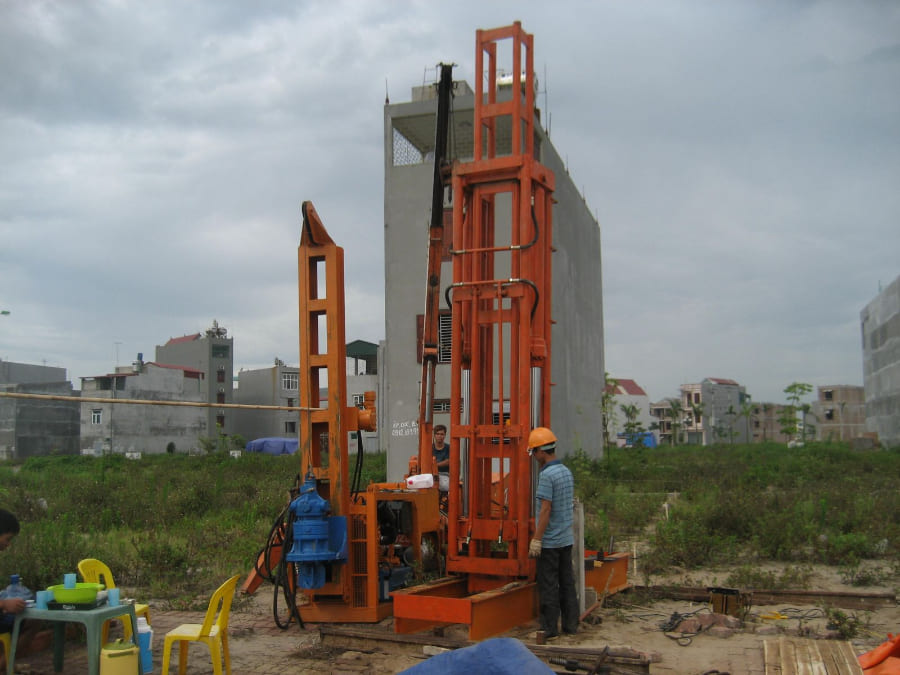

Ép cọc neo
Ép cọc neo là phương pháo sử dụng máy thủy lực ép cọc để đưa cọc bê tông vào đất

Ép cọc bằng máy tải: Áp dụng nguyên lý máy thủy lực để ép cọc xuống đất, thích hợp cho các công trình có trọng lượng lớn từ 60 đến 120 tấn. Tuy nhiên, phương pháp này yêu cầu mặt bằng rộng và có thể gây ra tiếng ồn lớn.

Ép cọc bằng máy bán tải: Tương tự như ép cọc neo nhưng có lực ép cao hơn, từ 50 đến 60 tấn, phù hợp với các công trình lớn nhỏ khác nhau và có thể thi công ở các khu vực hẹp.

Ép cọc bằng robot: Phương pháp hiện đại nhất, sử dụng robot để ép cọc với khả năng chịu lực từ 80 đến 1000 tấn, đặc biệt phù hợp cho các dự án có yêu cầu chính xác cao và tiết kiệm chi phí và thời gian thi công.

Các phương pháp này đều có ưu điểm riêng và thích hợp với các điều kiện và nhu cầu thi công khác nhau của từng dự án xây dựng. Việc tìm hiểu kỹ lưỡng và áp dụng phương pháp thi công phù hợp sẽ giúp tối ưu hóa hiệu quả và đảm bảo an toàn cho công trình xây dựng.

4. Các hình thức ép cọc bê tông phổ biến

Tiêu chíÉp cọc bê tông cốt thép thườngÉp cọc vánÉp cọc khoan nhồiÉp cọc bê tông ly tâm
Quá trình thi côngSử dụng cọc đúc sẵn hoặc sản xuất tại công trường, ép hoặc đóng xuống đấtSử dụng cọc ván, thực hiện thủ công hoặc máy mócCọc đóng vào lỗ đã tạo sẵn bằng thiết bị hoặc khoanSử dụng cọc sản xuất bằng công nghệ ly tâm, ép xuống đất
Phù hợp với địa chấtNền địa chất mới san lấp, khu dân cư mớiĐất yếu, không chịu tải trọng lớn, khu vực ngập nướcCông trình có tải trọng lớn, địa chất cần độ sâu và tiết diện lớnNền đất mới san lấp, đất ruộng không có chướng ngại vật
Hình dạng và kích thước cọcTiết diện hình vuông hoặc tam giác, dài 6-20mVán cọcĐường kính 0,6m-1,4m, chiều dài phụ thuộc địa chấtVuông hoặc tròn, mác bê tông từ 500 trở lên, độ dài tùy đường kính ngoài
Khả năng chịu tảiTốt, xuyên qua chướng ngại vật mà không ảnh hưởng chất lượng cọcTốt trong môi trường ngập nước, nhanh hỏng trong môi trường khôChịu tải rất lớn, thích hợp cho công trình ngầmChịu tải cao hơn cọc cốt thép thường, chịu kéo và chống ăn mòn tốt
Ưu điểmDễ xuyên qua chướng ngại vật, phù hợp khu dân cưPhù hợp đất yếu, ngập nướcĐộ sâu và tiết diện lớn, số lượng cọc ít, dễ bố tríChịu tải cao, thi công nhanh, tiết kiệm chi phí, chống thấm tốt
Nhược điểmYêu cầu thiết bị chuyên dụng, cần mặt bằng rộngNhanh hư hỏng trong môi trường khôChi phí cao, mất nhiều thời gian, cần bề mặt rộng, phẳngCần nhiều phương pháp để đảm bảo tiêu chuẩn, mất nhiều thời gian
Ứng dụng phổ biếnKhu dân cư mới, nền địa chất mới san lấpBờ đê, bờ kè, nơi có nước ngậpCông trình có tải trọng lớn, công trình ngầmNền đất mới san lấp, đất ruộng, các công trình yêu cầu chịu tải cao

5. Quy trình ép cọc bê tông

Giai đoạn 1: Chuẩn bị mặt bằng ép cọc

Trước khi tiến hành ép cọc, công tác chuẩn bị mặt bằng là rất quan trọng. Cần làm sạch khu vực, san lấp và đảm bảo bề mặt ổn định để thiết bị và máy móc có thể hoạt động hiệu quả. Đảm bảo không có chướng ngại vật gây cản trở quá trình thi công.

Giai đoạn 2: Ép cọc thử

Trong giai đoạn này, việc ép cọc thử rất cần thiết để đánh giá khả năng chịu lực của cọc và kiểm tra độ ổn định của nền đất.

Công trình quy mô lớn, dự án: Đối với các công trình quy mô lớn, nhà thầu cần tập kết đủ số lượng cọc để ép thử dựa trên khảo sát địa chất. Kết quả ép thử sẽ được báo cho chủ đầu tư và đơn vị thiết kế để xác định phương án ép cọc đại trà.

Công trình nhà phố: Nhà thầu cần ép thử tim cọc để xác định địa chất thực tế, sau đó trao đổi với các bên để đưa ra phương án hợp lý trước khi vận chuyển cọc còn lại đến công trình.

Các bước thực hiện:

  • Tập kết cọc ép thử: Đợt đầu nên đưa số lượng cọc vừa phải (khoảng 1/3 số tim cọc) để ép thử, kiểm tra địa chất.
  • Chiều dài cọc bê tông: Cọc bê tông bán sẵn có chiều dài 3, 4, 5, 6m, mác bê tông M200, thép chủ 4d14. Tính toán lượng cọc hợp lý để tránh lãng phí.
  • Độ ngàm cọc: Độ ngàm vào đài thường 10-15cm, nên đỉnh cọc ép dương lên 40-50cm để khi đập đầu cọc có đủ chiều dài thép ngàm vào đài.
Giai đoạn ép cọc thử
Ép cọc thử rất cần thiết để đánh giá khả năng chịu lực của cọc

Giai đoạn 3: Tiến hành thi công ép cọc

  • Liên kết thiết bị ép với hệ thống neo hoặc dầm đối trọng: Kiểm tra và đảm bảo thiết bị ép đã được liên kết chắc chắn để duy trì sự ổn định và an toàn.
  • Kiểm tra cọc: Đảm bảo cọc không có khuyết tật và đạt tiêu chuẩn chất lượng.
  • Di chuyển cọc vào vị trí ép: Sử dụng cần trục để định vị cọc chính xác.
  • Ép đoạn mũi cọc: Bắt đầu ép từ đoạn mũi, tăng áp lực dầu chậm và đều, tốc độ ép không vượt quá 1cm/giây.
  • Nối đoạn giữa cọc: Sau khi ép xong đoạn mũi, nối đoạn giữa bằng phương pháp hàn, đảm bảo hai đoạn trùng trục.
  • Tiếp tục ép cọc: Ép với áp lực 3-4 kg/cm², ban đầu tốc độ không quá 1cm/giây, sau đó tăng dần nhưng không vượt quá 2cm/giây.

Mọi người có thể xem trực tiếp quy trình ép cọc tại đây:

  • Để tìm hiểu chi tiết hơn về quy trình ép cọc bê tông đạt chuẩn 2024, mọi người theo dõi bài viết này tại đây nhé.

6. Tiêu chuẩn ép cọc bê tông

Để đảm bảo tiêu chuẩn thi công móng cọc bê tông, cần tuân thủ các yêu cầu sau: phải dựa theo bản vẽ thiết kế, bao gồm thông tin về bố trí các công trình hiện có và công trình ngầm, đường cáp điện (bao gồm độ sâu lắp đặt đường dây tải điện và biện pháp bảo vệ chúng), danh mục máy móc, thiết bị, trình tự và tiến độ thi công, biện pháp đảm bảo an toàn lao động và vệ sinh môi trường, cùng bản vẽ bố trí mặt bằng thi công, bao gồm cả điện nước và các hạng mục tạm thời dành cho thi công.

Để thu thập đầy đủ số liệu cho thi công móng cọc, đặc biệt là trong điều kiện địa chất phức tạp, nhà thầu cần thực hiện đóng và ép cọc thử, sau đó tiến hành thử nghiệm bằng tải trọng động hoặc tĩnh theo đề cương từ tư vấn hoặc thiết kế.

Việc định vị các trục móng phải được thực hiện từ các mốc chuẩn theo quy định hiện hành. Mốc định vị thường làm từ các cọc đóng, cách không ít hơn 10 m so với trục ngoài cùng của móng. Biên bản bàn giao mốc định vị phải bao gồm sơ đồ bố trí mốc và tọa độ của chúng, cũng như cao độ của các mốc chuẩn từ lưới cao trình thành phố hoặc quốc gia.

Các bạn có thể xem chi tiết quy định về tiêu chuẩn quốc gia TCVN 9394:2012 về đóng và ép cọc thi công đưa ra bởi bộ xây dựng tại đây: https://moc.gov.vn/

7. Bảng quy đổi ép cọc bê tông

Bảng quy đổi ép cọc bê tông là công cụ quan trọng trong quá trình thi công cọc. Nó cho phép kỹ sư và công nhân xác định được áp suất cần thiết để đảm bảo tính chắc chắn của cọc sau khi đóng ép.

Bảng này thường được lập dựa trên các thông số kỹ thuật cụ thể của dự án, bao gồm đặc tính đất nền, chiều sâu cọc và yêu cầu về khả năng chịu tải của công trình. Việc sử dụng bảng quy đổi giúp đảm bảo rằng quá trình ép cọc được thực hiện hiệu quả và an toàn, đồng thời đảm bảo tính ổn định và bền vững của công trình xây dựng. Mọi người cùng Tipu tìm hiểu nhé.

Giá trị áp suất đọc trên phương tiện đo (kg/cm²)Giá trị trung bình đọc trên phương tiện chuẩn (Tf)
205,22
4010,44
6015,66
8020,88
10026,10
12031,32
14036,54
16041,76
18046,98
20052,20
22057,42
24062,64
26067,86
27070,47

8. Vì sao phải ép cọc bê tông cho công trình?

  • Đảm bảo tính ổn định: Thiếu gia cố móng đúng cách có thể dẫn đến sụt lún và sập đổ nhanh chóng.
  • Truyền tải trọng: Móng cọc bê tông chịu tải từ công trình xuống đất và xung quanh nó.
  • Lựa chọn phổ biến: Cọc bê tông được ưa chuộng vì khả năng chịu tải lớn và tính ổn định cao.
  • Đa dạng giải pháp: Có nhiều phương pháp như cọc nhồi, cọc ép, cọc ép neo, cừ tràm, tùy thuộc vào địa chất và yêu cầu kỹ thuật của công trình.
  • Hiệu quả và tiết kiệm: Thi công nhanh, biết trước tải trọng, và có giá thành hợp lý, phù hợp cho các loại công trình từ nhà phố đến nhà ống.

Mọi người có thể tìm hiểu tổng quan các công đoạn tiếp theo trong xây nhà qua những bài viết sau:

Ép cọc bê tông đóng vai trò vô cùng quan trọng trong thi công nền móng công trình, đảm bảo sự an toàn và vững chãi cho toàn bộ cấu trúc. Việc lựa chọn loại cọc, phương pháp ép cọc phù hợp cùng với tuân thủ nghiêm ngặt quy trình thi công là những yếu tố then chốt để đạt được chất lượng công trình tốt nhất.

Hãy luôn nhớ rằng, nền móng vững chắc là nền tảng cho một công trình bền vững, trường tồn theo thời gian. Tipu Việt Nam hy vọng mọi người đã có thêm thông tin hữu ích để lựa chọn và thi công ép cọc bê tông một cách an toàn, hiệu quả và chất lượng.
