Trên thị trường hiện nay, có nhiều bản vẽ nhà thép tiền chế đẹp và độc đáo, mang đến đa dạng sự lựa chọn cho những người muốn xây dựng ngôi nhà mơ ước của mình. Với sự kết hợp giữa vật liệu thép tân tiến và sự sáng tạo trong thiết kế, các kiến trúc sư đã sáng tạo nên những công trình tuyệt đẹp, góp phần vào sự phát triển của ngành xây dựng.
Hãy cùng Tipu Việt Nam điểm qua những bản vẽ nhà thép tiền chế đẹp nhất, mang đến không gian sống lý tưởng và tiết kiệm tối ưu chi phí qua bài viết này nhé!

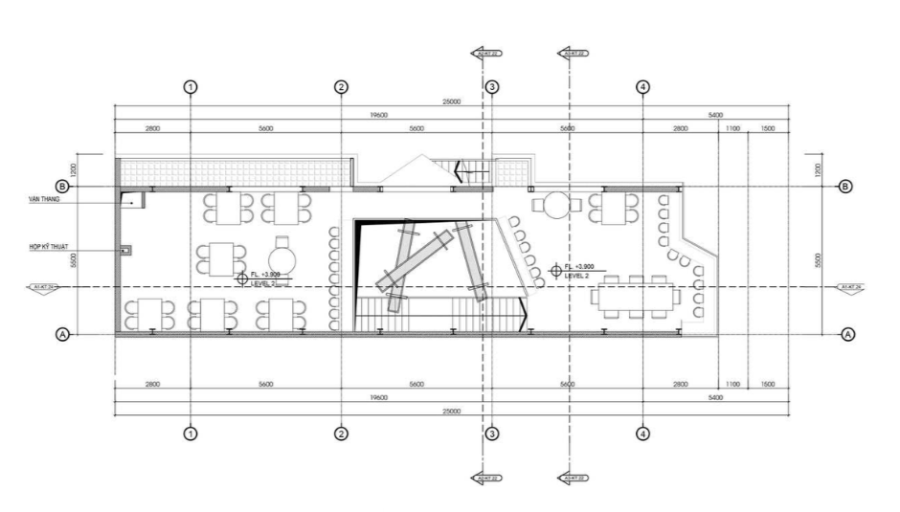

1. Vài nét về bản vẽ nhà thép tiền chế
Để hoàn thành một dự án thi công nhà tiền chế, bản vẽ nhà thép tiền chế là công việc quan trọng đầu tiên cần được hoàn thành. Đây là công việc yêu cầu sự tỉ mỉ từng chi tiết, bao gồm bản vẽ kết cấu khung ngang, sơ đồ hệ giằng cột và mái, chi tiết thanh chống xà gồ, tiết diện cột ngang và chi tiết chân cột, cũng như sơ đồ bố trí bu lông và liên kết xà cột.
Việc đưa bản vẽ chi tiết nhà tiền chế và thông số cấu trúc cho khách hàng duyệt trước khi thi công là vô cùng quan trọng. Điều này đảm bảo rằng cả công ty và khách hàng đều có sự thống nhất về dự án, tránh các chi phí không đáng có trong quá trình thi công. Điều này giúp bảo vệ quyền lợi của khách hàng và đảm bảo rằng quá trình thi công được diễn ra suôn sẻ.
Chính vì thế, bài viết này của Tipu Việt Nam về bản vẽ nhà thép tiền chế thép sẽ cung cấp cho bạn cái nhìn tổng quan về công việc này và tầm quan trọng của nó quyết định sự thành công của một dự án xây dựng nhà tiền chế.
- Tham khảo: Nhà thép tiền chế là gì? Có phổ biến không?
2. Hướng dẫn đọc bản vẽ nhà thép tiền chế đúng cách
Sau đây là các cách đọc bản vẽ nhà tiền chế mà bạn có thể tham khảo:
2.1 Cách đọc bản thiết kế kết cấu thép
- Mỗi bản vẽ thiết kế kết cấu đều có những chi tiết rất quan trọng mà bạn nên tìm hiểu kỹ trước khi tiến hành thi công:
- Hiểu rõ các yêu cầu đặc biệt đối với kết cấu trong bản thiết kế.
- Nắm chắc nội dung, vật liệu, chất lượng trong phần mô tả của thiết kế.
- Hiểu rõ các biện pháp kỹ thuật cần thực hiện để đảm bảo đúng theo yêu cầu thiết kế.
- Nắm vững các tiêu chuẩn kỹ thuật và kết cấu được sử dụng trong thiết kế
Việc nắm bắt và tuân thủ những thông tin quan trọng này sẽ giúp cho quá trình thi công diễn ra đúng tiến độ và đáp ứng yêu cầu chất lượng của thiết kế.
2.2 Cách đọc bản vẽ bố trí cơ bản
Khi đọc bản vẽ bố trí cơ bản, bạn cần lưu ý và hiểu rõ các điểm sau:
- Chú ý đến cao độ của móng và giá trị của trục định vị, kiểu dáng và sự khác biệt của từng loại móng.
- Tham khảo bản vẽ kiến trúc, kiểm tra xem tất cả các trục có tương ứng với móng hay không. Bên cạnh đó, tìm hiểu xem có những bức tường không có móng và được thay thế bằng dầm móng, cũng như hình thức và thiết bị móng có thay đổi hay không.
- So sánh mặt phẳng và mặt cắt của móng để hiểu rõ sự thay đổi về cao độ của nền móng, đỉnh móng và cách xử lý khi có phát sinh thay đổi.
- Nắm vững vị trí mặt phẳng, độ cao và số lượng của các lỗ dự trữ và các bộ phận nhúng trong nền móng, đồng thời hiểu rõ các hình thức và cách thực hiện của nền tảng.
- Ghi chép lại kích thước và độ gia cố của từng bộ phận móng, lặp lại quy trình trên để giải quyết những vấn đề chưa rõ ràng.
- Liệt kê lại các vấn đề chưa được giải quyết khi đọc bản vẽ.
2.3 Cách đọc bản vẽ bố trí kết cấu
Bản vẽ bố trí kết cấu thường bao gồm hình chiếu bằng kết cấu và mặt cắt hoặc bản vẽ tiêu chuẩn. Để đọc hiểu bản vẽ, bạn cần nắm được dạng kết cấu, vị trí mặt phẳng và độ cao của các cấu kiện chính. Đồng thời, hãy kết hợp với bản vẽ kiến trúc để nắm được tình hình tương ứng về vị trí và cao độ của từng cấu kiện.
Tiếp theo, cần phân loại các thành phần chính bằng cách kết hợp các bản vẽ mặt cắt, bản vẽ tiêu chuẩn và bản vẽ chi tiết. Đồng thời, cần hiểu và tìm ra điểm giống và khác nhau giữa các loại bản vẽ này. Xác định được điểm giống và khác nhau giữa cấu trúc của từng nút thành phần và các bộ phận được nhúng là rất quan trọng.
2.4 Cách đọc bản vẽ thiết kế kết cấu chi tiết
Trước tiên, cần kiểm tra xem vị trí, cao độ và số lượng của các bộ phận trên mặt phẳng kết cấu có phù hợp với bản vẽ chi tiết và không có mâu thuẫn về cao độ, vị trí, kích thước hay không. Hiểu được phương thức lắp ghép các thành phần nhằm xác định vị trí hoặc độ cao có thể được đảm bảo hay không.
Ngoài ra, bạn cũng cần nắm được chi tiết nội dung về các phụ kiện hoặc thanh thép trong cấu kiện để sau đó xác minh nội dung trên kết hợp với bảng vật liệu. Sau khi thực hiện các bước trên, tóm tắt bản vẽ kết cấu công trình, sắp xếp hồ sơ, kiểm tra và đưa ra đề xuất điều chỉnh nếu có.
3. Cấu trúc chi tiết có trong bản vẽ nhà thép tiền chế

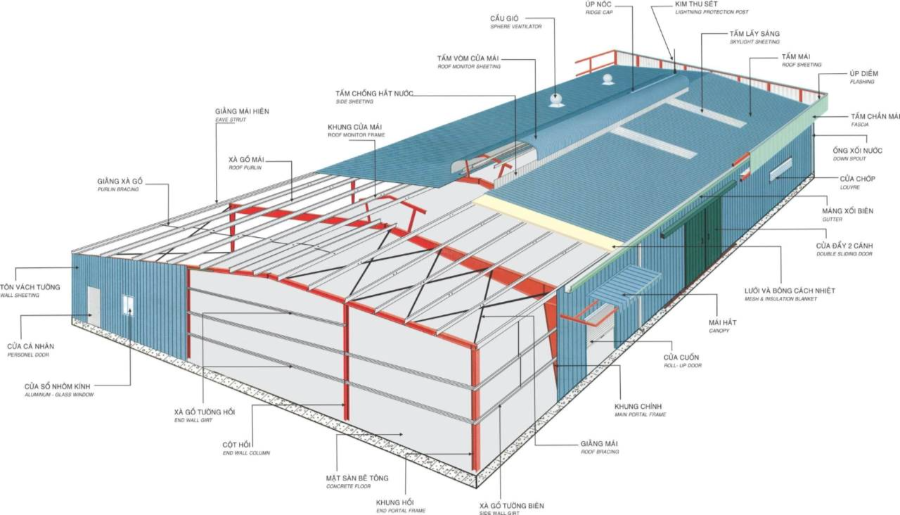

3.1 Cấu trúc chính
Cấu trúc chính của một dự án nhà thép tiền chế đóng vai trò quan trọng trong việc đảm bảo độ bền và sức chịu lực. Để làm điều này, nhà thép tiền chế cần có đầy đủ các thành phần như móng, dầm móng, hệ khung cột và kèo, xà gồ mạ kẽm, tôn mái, tôn tường và nhiều phụ kiện khác (máng xối, diềm trang trí, thông gió đỉnh mái, cáp giằng mạ kẽm,…).
3.2 Cấu trúc phụ
Cấu trúc phụ của nhà thép tiền chế bao gồm các thành phần như vách ngăn, hệ khung đỡ vách ngăn, xà gồ mái, xà gồ tường hình chữ “C” và “Z”, hệ sàn công tác, cầu thang.
Ngoài ra, hệ thống cố định nội bộ cũng là một phần của cấu trúc phụ, giúp cố định nhà thép. Chi tiết về hệ thống cố định này được thể hiện rõ trong bản vẽ nhà thép tiền chế và bao gồm sàn công tác, cầu thang và xà gồ mái.
3.3 Cấu trúc bao che và tạo hình
Đây là khía cạnh thứ ba của thiết kế nhà thép tiền chế, mặc dù thường ít được chú trọng trong xây dựng nhà tiền chế.
Tuy nhiên, khi thiết kế bản vẽ nhà thép tiền chế, kiến trúc sư vẫn cần phải tính toán để tạo nên một không gian sống đẹp cho chủ sở hữu. Các yếu tố như tường, cửa ra vào, cửa sổ và cửa mái đứng cùng với cấu trúc bao che theo chiều ngang (mái và cửa mái ngang), đóng vai trò vô cùng quan trọng trong việc tạo nên không gian sống ấn tượng và thẩm mỹ.

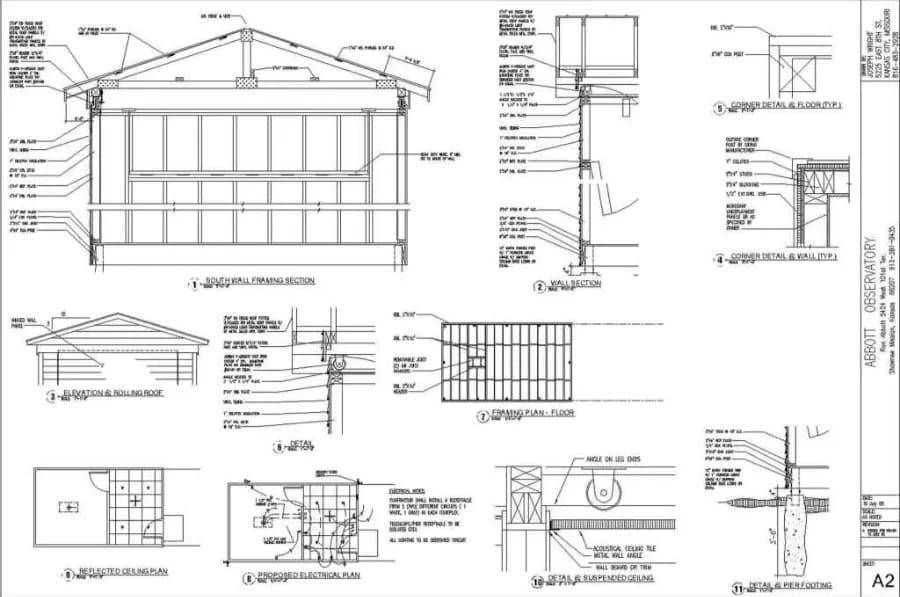

4. Các thông số cơ bản trong bản vẽ nhà thép tiền chế
Có tổng cộng 4 loại nhà tiền chế phổ biến hiện nay, bao gồm: nhà tiền chế dân dụng, nhà tiền chế thương mại, nhà tiền chế công nghiệp và nhà tiền chế quân sự. Mỗi loại hình nhà đều có mục đích sử dụng khác nhau, do đó mà cách bố trí và thiết kế của từng phân loại cũng khác nhau.
Tuy nhiên, dù là loại nhà tiền chế nào, các thông số cơ bản và cấu trúc nhà vẫn phải đáp ứng các thành phần cơ bản để đảm bảo tính an toàn cho công trình, tránh biến dạng kết cấu và đo lường chính xác các thông số để chọn mua nguyên vật liệu sao cho phù hợp. Các thông số bao gồm:
- Chiều rộng: Khoảng cách tính từ mép tường thứ nhất đến mép ngoài tường thứ hai.
- Chiều dài: Khoảng cách tính từ mép ngoài tường thứ nhất đến mép ngoài tường thứ hai theo hướng nhìn từ cửa chính.
- Chiều cao: Khoảng cách từ chân nhà đến đỉnh mái.
- Độ dốc mái: Thường được lấy ở mức 15% vì độ dốc này ảnh hưởng đến khả năng thoát nước mưa trên mái nhà.
- Bước cột: Khoảng cách giữa các cột theo phương dọc nhà được đo dựa trên chiều dài và mục đích sử dụng của cột.
Đảm bảo những yếu tố trên sẽ đảm bảo tính an toàn và đúng quy cách cho công trình, cũng như giúp xác định các thông số cần thiết cho việc lựa chọn vật tư để tiến hành thi công xây dựng.
5. Một số lưu ý trong bản vẽ nhà thép tiền chế
Để đảm bảo chất lượng công trình được hoàn thiện, bản vẽ nhà thép tiền chế cần thể hiện chi tiết và rõ ràng các chi tiết thiết kế. Để tránh những sai sót không mong muốn trong quá trình thiết kế, cần phải lưu ý các điều sau đây:
5.1 Khảo sát trước khi thiết kế
Cần tiến hành khảo sát các điều kiện xây dựng như mặt bằng và tác động của môi trường xung quanh đối với công trình trước khi bắt đầu thiết kế, nhằm xác định được đặc điểm của vị trí địa lý và lựa chọn phương pháp xây dựng phù hợp nhất.
5.2 Lưu ý tải trọng của công trình
Đây là yếu tố quan trọng nhất để đảm bảo sự kiên cố và độ bền của tổng thể công trình. Việc tính toán tải trọng của công trình cần được thể hiện chi tiết trên bản vẽ nhà thép tiền chế về kết cấu, bao gồm tác động của mặt bằng, động lực tĩnh của đất lên mặt sàn và lực gió.

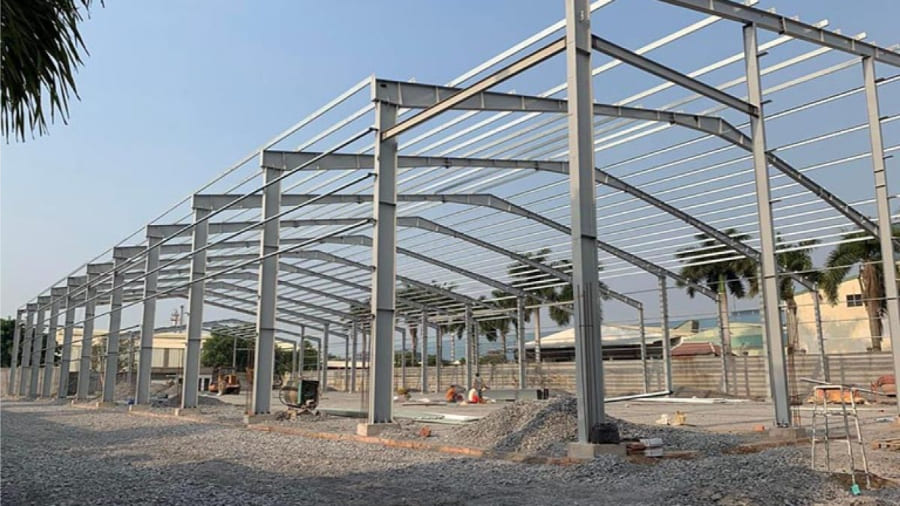

5.3 Hoạt tải của công trình
Giá trị hoạt tải cũng là yếu tố quan trọng cần phải lưu ý. Trong trường hợp công trình có hoạt tải tác động lên toàn bộ, giá trị này phải nhỏ hơn tải tĩnh. Khi giá trị tĩnh tải nhỏ hơn hoạt tải, đặc biệt là khi hoạt tải và nhịp kết cấu lớn, kỹ sư thiết kế bản vẽ cần xem xét trường hợp hoạt tải lệch tầng, lệch nhịp và có thể bổ sung thêm chất cách tầng.
5.4 Độ lớn kết cấu thép
Độ lớn kết cấu thép bao gồm độ lệch của hoạt tải, khẩu độ của nhịp kết cấu và độ mạnh của lực động đất theo phương ngang, là những yếu tố chính cần được xem xét để đảm bảo tính kiên cố và độ bền của công trình (chất hoạt tải lệch nhịp, lệch tầng).
6. 5+ bản vẽ nhà thép tiền chế đẹp
Dưới đây là một số mẫu bản vẽ công trình nhà thép tiền chế mà bạn có thể tham khảo qua:

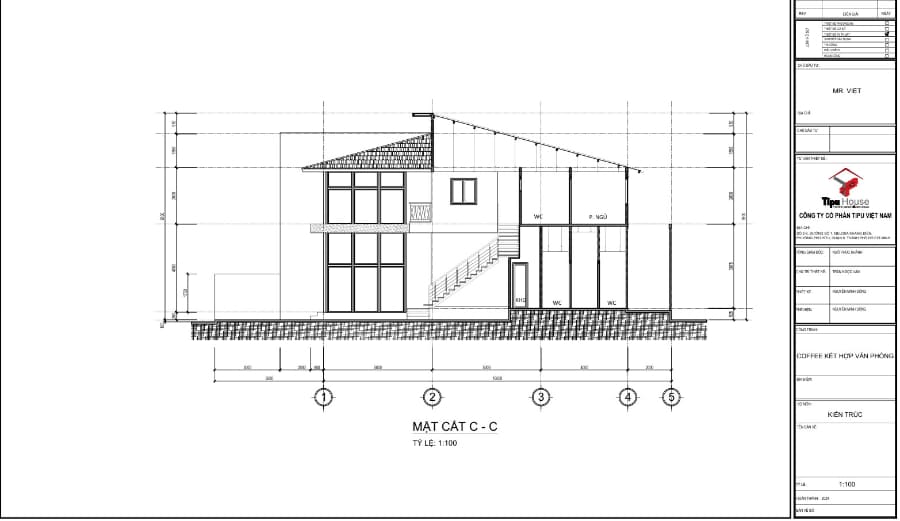

6.1 Bản vẽ nhà thép tiền chế văn phòng
Bản vẽ nhà thép tiền chế văn phòng thường có cấu trúc khung thép chịu lực, với tường bao bằng tấm panel hoặc tấm bê tông nhẹ. Hệ thống mái có thể là dạng dốc hoặc bằng và có thể lợp bằng nhiều loại vật liệu như tôn, ngói hoặc bê tông.
Với thiết kế mang phong cách hiện đại và sử dụng nhiều kính, văn phòng nhà tiền chế mang đến cảm giác rộng mở và thoáng đãng. Bên trong, nội thất được thiết kế và bố trí một cách thông minh, giúp tối ưu không gian làm việc. Đồng thời, hệ thống chiếu sáng, điều hòa và thông gió cũng được tích hợp hiệu quả.
6.2 Bản vẽ nhà thép tiền chế sửa chữa ô tô
Đối với bản vẽ nhà thép tiền chế sửa chữa ô tô, cấu trúc chính vẫn là khung thép chịu lực với tường bao bằng các vật liệu như bê tông nhẹ hoặc tấm panel. Hệ thống mái có thể là dạng dốc hoặc bằng, thường được lợp bằng tôn chống thấm. Thiết kế thường mang phong cách công nghiệp, sử dụng cửa cuốn để đảm bảo lưu thông xe ra vào thuận tiện.
Cách bày trí không gian bên trong gara ô tô được tối ưu hóa với diện tích rộng rãi, đáp ứng điều kiện phù hợp cho việc sửa chữa và bảo dưỡng xe. Hệ thống chiếu sáng và thông gió cũng được lên kế hoạch một cách cẩn thận để đáp ứng nhu cầu trưng bày và sử dụng.
6.3 Bản vẽ nhà thép tiền chế thiết kế 2 tầng
Đây là mẫu bản vẽ có cấu trúc khung thép chi tiết cho nhà tiền chế 2 tầng. Loại nhà này có nhiều ưu điểm, giúp gia chủ tối ưu hóa không gian sống. Đặc biệt, đây là lựa chọn phù hợp cho các gia đình có nhiều thành viên và mong muốn giảm bớt chi phí xây dựng.

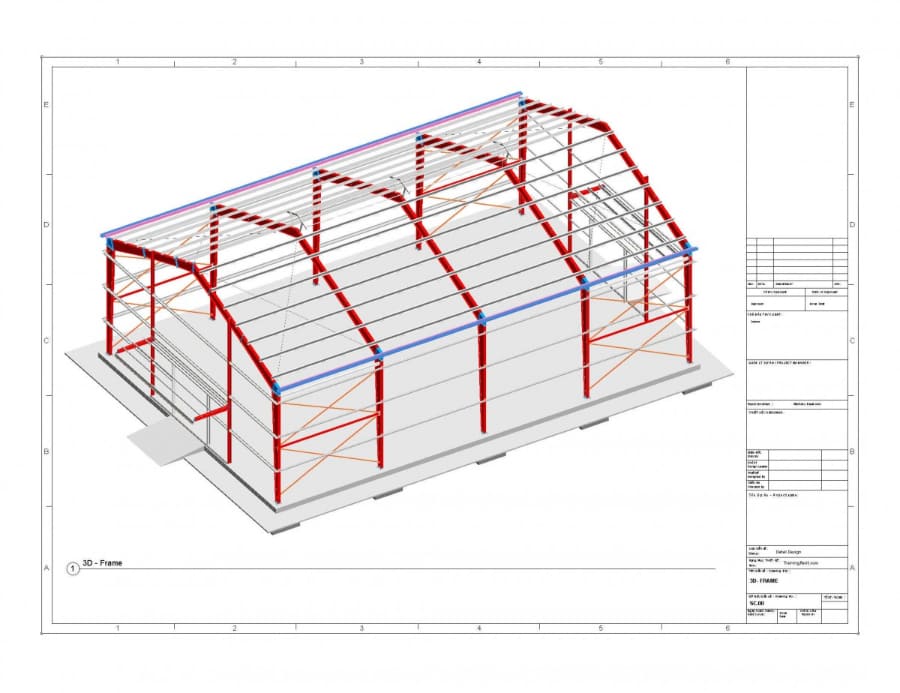

6.4 Bản vẽ nhà thép tiền chế cấp 4
Mẫu bản vẽ nhà thép tiền chế cấp 4 được thiết kế đơn giản và hiện đại, nhằm đáp ứng nhu cầu cho đối tượng khách hàng ưa chuộng sự đơn giản. Bằng cách tối ưu hóa không gian, nhà tiền chế mang lại lợi ích cho gia chủ với không gian sống tối ưu hơn để phục vụ cho sinh hoạt hằng ngày. Đặc biệt, bản vẽ này phù hợp cho những căn nhà có diện tích nhỏ.
- Xem thêm: Nguyên nhân khiến nhà tiền chế xây tường bị nứt
6.5 Đơn vị thiết kế thi công nhà tiền chế – Tipu Việt Nam
Tipu Việt Nam là đơn vị chuyên thiết kế và thi công nhà tiền chế có chất lượng, uy tín và giá tốt nhất thị trường hiện nay. Chúng tôi cung cấp dịch vụ trọn gói có mức đơn giá dao động trong khoảng từ 1.250.000 đồng đến 3.200.000 đồng/m2 tùy thuộc vào hạng mục công trình mà quý khách lựa chọn đầu tư.
Tipu Việt Nam vừa công bố báo giá thiết kế thi công nhà thép tiền chế trọn gói được cập nhật mới nhất 2024 với mức đơn giá cụ thể cho từng gói dịch vụ. Mời quý khách xem chi tiết báo giá tại bài viết sau đây:
- Báo giá thi công nhà khung thép Tipu Việt Nam – Cập nhật mới nhất 2024
Qua bài viết này, Tipu Việt Nam đã cùng bạn tìm hiểu về bản vẽ nhà thép tiền chế cùng với một số mẫu vẽ đẹp và chi tiết nhất. Bên cạnh đó, nếu quý khách có bất kỳ thắc mắc nào về dịch vụ thiết kế – thi công của Tipu Việt Nam, hãy liên hệ đến Hotline: 0944 277 488 để được tư vấn và báo giá chi tiết trong thời gian sớm nhất.
